Модель сжимающихся рамок
В модели сжимающихся рамок имеется возможность специфицировать рамки, окружающие все или часть ячеек, рядов, групп рядов, столбцов и групп столбцов. Рамки для атрибута HTML "rule" могут быть специфицированы таким способом.
Рамки центрируются по линиям сетки между ячейками. ПА обязаны находить подходящее правило для округления при наличии нестандартного числа абстрактных единиц измерения (пикселов экрана, точек принтера).
Диаграмма внизу показывает, как взаимодействуют ширина таблицы, рамок, заполнение и ширина ячеек. Их отношения задаются следующим уравнением, которое действует для каждого ряда таблицы:
row-width = (0.5 * border-width0) + padding-left1 + width1 + padding-right1 + border-width1 + padding-left2 +...+ padding-rightn + (0.5 * border-widthn)
Здесь n это число ячеек в ряду, а border-widthi относится к рамке между ячейками i и i + 1. Учтите только, что лишь половина из двух внешних рамок учитывается в ширине таблицы; другая половина этих двух рамок находится в области полей.

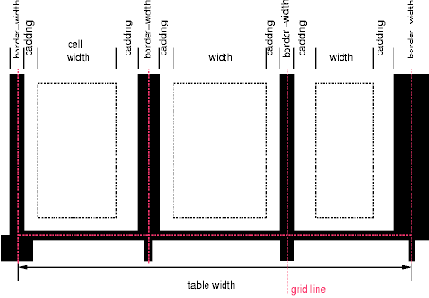

Схема показывает размеры ширины ячеек и рамок и заполнение ячеек.
[D]
Обратите внимание, что в этой модели ширина таблицы включает половину ширины рамки таблицы. Также в этой модели таблица не имеет заполнения (но имеет поля).
